MHIのTFコイル:フランス核融合原型炉に出荷 MHI’s TF coil: Shipped to French fusion DEMO reactor 三菱重工的TF線圈:運往法國聚變DEMO反應堆

MHIのTFコイル:フランス核融合原型炉に出荷
MHI’s TF coil: Shipped to French fusion DEMO reactor
三菱重工的TF線圈:運往法國聚變DEMO反應堆

欧州・米国・中国・インド・ロシア・韓国・日本が参加

ー欧州・日本が、超伝導コイルを共同制作ー

三菱重工の適時開示からサマリーをお届けします。

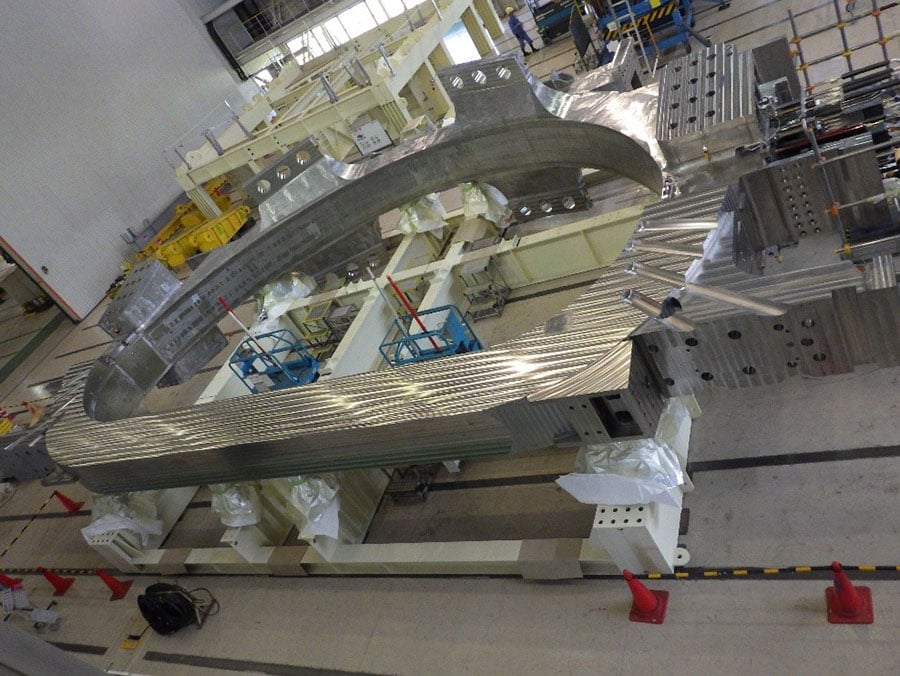

今回完成したTFコイル最終号機

MHIのTFコイル:

5基の全てを完成した。9月中に神戸港から、本機を出荷予定

MHIのITER機器:

三菱重工ダイバータなど、核融合原型炉の設計・開発で、核融合エネルギー実現を支援する。

日本のQSTが、核融合実験炉イーター(ITER)から受注したもの。

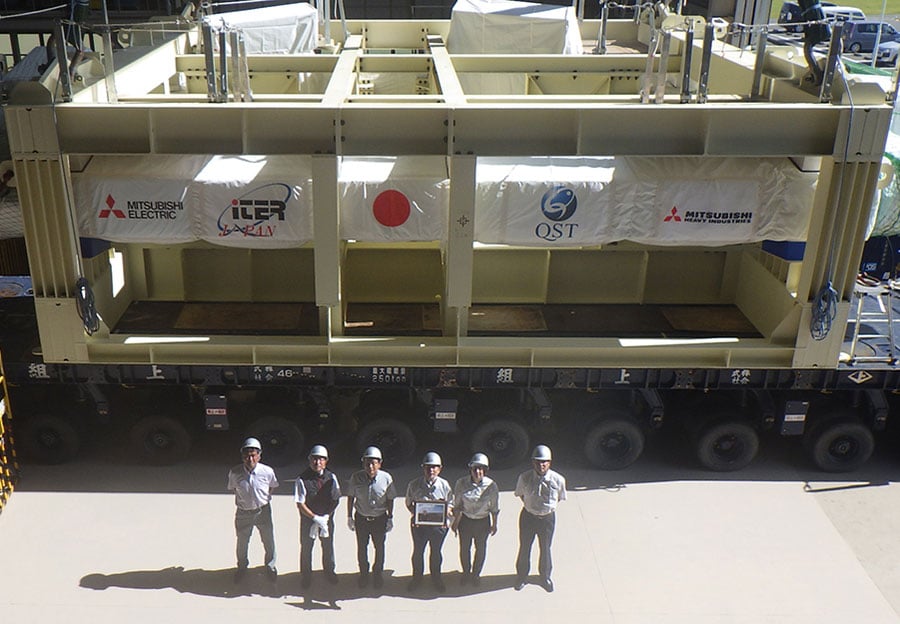

出荷の様子

世界最大規模の超伝導コイル:

MHIは、トロイダル磁場コイル(TFコイル)の最終号機を完成した。

TFコイル19基を日欧で製作:

そのうち9基を日本で、10基を欧州で分担して製作する。

このうちMHIが、5基の製作を受注。

TFコイルの内側構造物:

ただし内側構造物については、MHI二見工場が、19基分を全て製作する。

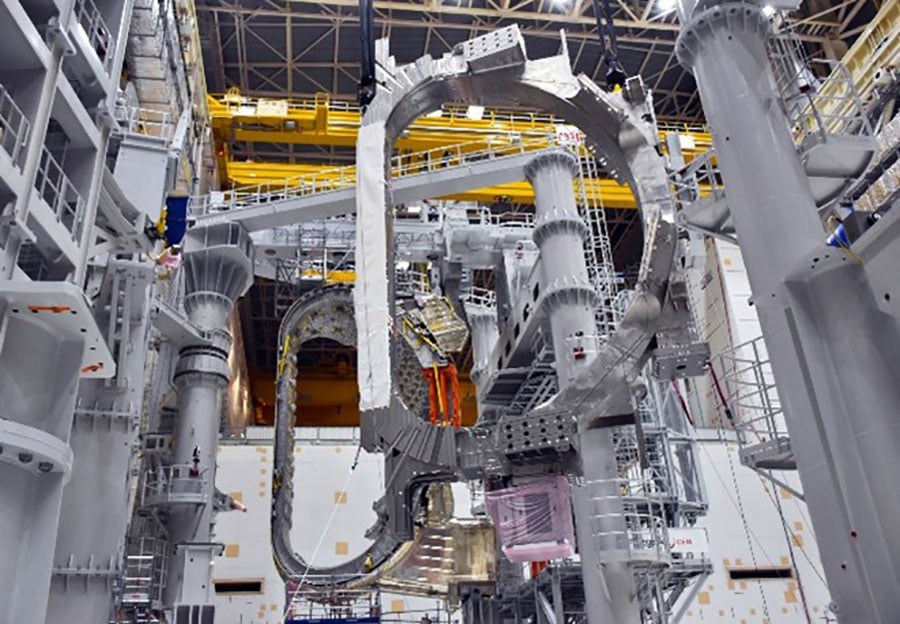

現地据付の様子(©ITER Organization)

MHIのTFコイル完成:

20201月、MHIはITER向けTFコイルの初号機を完成した。

今回、完成済のTFコイル4基を、神戸港から南フランスへ順次輸送する。

現地で据え付けが進められている。本機も今月中に神戸港から出荷予定。

TFコイル

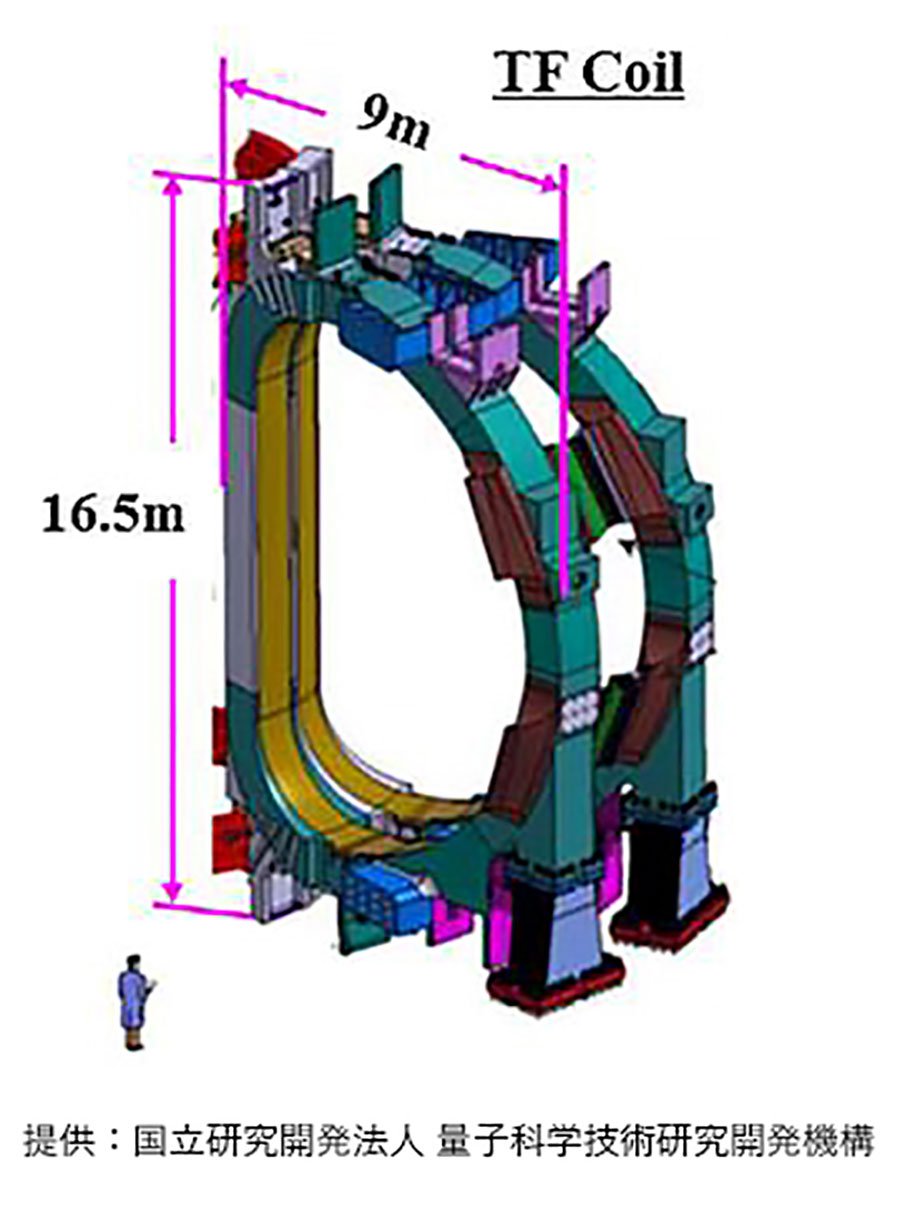

TFコイルとは:

高さ16.5m、幅9m、総重量300トンの巨大な超伝導コイル。

ITER向けTFコイルは、炉内で核融合反応を起こす。

その為、1万分の1以下の製作精度が要求される。

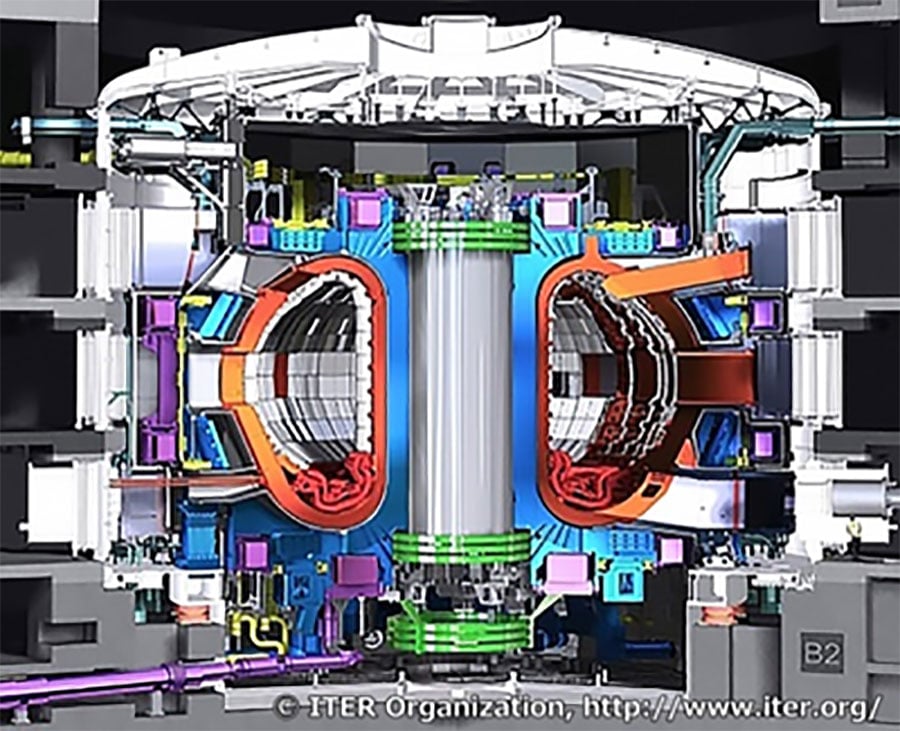

核融合実験炉イーター

MHIのITER機器:

ITER運転開始に向けTFコイルのほか、

ダイバータ(注1

水平ランチャー(注2

主要機器の開発・製作に取り組んでいる。

核融合原型炉の開発:

また、ITER計画に続き、核融合原型炉の建設が計画されている。

MHIは、核融合原型炉の設計、開発も支援する。

Fusion Energy Era: ITER Assembly Begins – World's Largest Science Project to Replicate the Fusion Power of the Sun

ITER計画とは:

核融合エネルギー実現に向け、科学的・技術的な実証を行う。

国際プロジェクト:

日本・欧州・米国・ロシア・韓国・中国・インドの7極が参加。

フランスのサン・ポール・レ・デュランス市でITERを建設中。

物質・生命科学実験施設|J-PARCの各施設|大強度陽子加速器施設J-PARC「研究者向け」

今回の成果:

ITERには、超伝導コイルが絶対不可欠。

ITERのプラズマ閉じ込めのために、高精度で高い磁場(12テスラ)が必要。

このためニオブ・スズ超伝導体を用いた超伝導コイルの開発が不可欠。

超伝導状態での稼働維持:

マイナス269度の極低温状態で稼働する必要がある。

極低温に耐えうる特殊ステンレス鋼の構造材料と、その製作技術が求められた。

ITERTFコイル:

これまでにない世界最大のニオブ・スズ超伝導コイルだ。

ITER Japan - QST - 三菱重工グループ報「グローバルアーチ」誌最新号(2016年10月号)に、量研平野理事長のITER超伝導コイル製作現場の視察記事が掲載されました。現在、同社神戸造船所にて、ITERトロイダル磁場コイル(世界最大のニオブ・スズ超伝導コイル)の開発と ...

QSTとMHI:

2005年から、日本のQSTが、TFコイル製作技術研究を開始。

2012年から、三菱重工が、TFコイル共同製作に参加。

QSTは、ITER計画の日本国内機関として、調達活動を推進する。

ニオブ・スズ超伝導体の巻線:

両者で協力し、ニオブ・スズ超伝導体を高精度で巻線する技術を開発。

また、構造材料に特殊ステンレスを採用し、極低温での耐久性を克服。

更に、溶接による変形を抑制する製作工法を考案した。

これにより、ITERで要求される高精度TFコイル製作に成功。
